體育場館的照明是體育場設計的重要內容，并且比較復雜。它不僅要滿足運動員進行比賽和觀眾觀看的要求，而且還要滿足拍攝電影和電視現場直播對照明的色溫，照度，照度均勻度等的要求，這個要求遠比運動員和觀眾的要高。另外，照明燈具的布燈方式需與體育場的總體規劃，看臺的結構形式密切配合。特別是照明設備的維修與建筑設計密切相關。要作全面考慮。
現代體育揚一般采用大功率的金鹵燈作為光源，絕大部分采用2000W金鹵燈，其具備高光效（約80-100lm/W，高顯色性，色溫在5000-6000K之間，能夠滿足高清晰彩色電視（HDTV）對室外照明的要求。一般光源壽命在3000h以上，燈具效率可達到80%，燈具防塵防水等級要求不小于IP55，目前常用的大功率投光燈防護等級可達IP65。
第一節．國際體育聯合會關于籃球，排球的照明標準值
國際體育聯合會（GAISF）關于籃球、排球的照明標準值
|
國際體育聯合會（GAISF）關于籃球、排球的照明標準值 |
|||||||||||
|
運動類型 |
Eh |
Evmai |
Evaux |
水平照度均勻度 |
垂直照度均勻度 |
Ra |
Tk(K) |
||||
|
U1 |
U2 |
U1 |
U2 |
||||||||
|
業余水平 |
體能訓練 |
150 |
— |
— |
0.4 |
0.6 |
— |
— |
20 |
4000 |
|
|
非比賽、娛樂活動 |
300 |
— |
— |
0.4 |
0.6 |
— |
— |
65 |
4000 |
||
|
國內比賽 |
600 |
— |
— |
0.5 |
0.7 |
— |
— |
65 |
4000 |
||
|
專業水平 |
體能訓練 |
300 |
— |
— |
0.4 |
0.6 |
— |
— |
65 |
4000 |
|
|
國內比賽 |
750 |
— |
— |
0.5 |
0.7 |
— |
— |
65 |
4000 |
||
|
TV轉播的國內比賽 |
— |
750 |
500 |
0.5 |
0.7 |
0.3 |
0.5 |
65 |
4000 |
||
|
TV轉播的國際比賽 |
— |
1000 |
750 |
0.6 |
0.7 |
0.4 |
0.6 |
65，最好80 |
4000 |
||
|
高清晰度HDTV轉播 |
— |
2000 |
1500 |
0.7 |
0.8 |
0.6 |
0.7 |
80 |
4000 |
||
|
TV應急 |
— |
750 |
— |
0.5 |
0.7 |
0.3 |
0.5 |
65，最好80 |
4000 |
||
|
注：1.比賽場地大?。夯@球19m*32m(PPA:15m*28m);排球13m*22m(PPA:9m*18m)。 |
|||||||||||
|
2.攝像機最佳位置：主攝像機設在比賽場地長軸線的垂線上，標準高度4~5m；輔攝像機設在球門、邊線、 |
|||||||||||
|
底線的后部。 |
|||||||||||
|
3.計算網格為2m*2m。 |
|||||||||||
|
4.測量網格（最好）為2m*2m，最大為4m。 |
|||||||||||
|
5.由于運動員不時地往上看，應避免看到頂棚和照明燈之間的視差。 |
|||||||||||
|
6.國際業余籃球聯合會（FIBA）規定，對于新建體育設施，舉行有電視轉播的國際比賽，總面積為40m*25m |
|||||||||||
|
的賽場，其正常垂直照度要求不低于1500lx。照明燈（頂棚為磨光時）布置應避免對運動員和觀眾產生眩 |
|||||||||||
|
光 |
|||||||||||
|
7.估計排聯（FVB）要求的比賽場地規模為19m*34m（PPA:9m*18m），主攝像機方向的最小垂直照度為1500lx |
|||||||||||
第二節．藍球場館的照明設備設施的選擇
1．光源的選擇：
一．燈具安裝高度較高的體育場館，光源宜采用金屬鹵化物燈。
二．頂棚較低，面積較小的室內體育館，宜采用直管熒光燈和小功率金屬鹵化物燈。
三．特殊場所光源可采用鹵素?zé)簟?/span>
四．光源功率應與比賽場地大小，安裝位置和高度相適應。室外體育場宜采用大功率和中功率金屬鹵化物燈，應保證光源工作不間斷或快速啟動。
五．光源應具有適宜的色溫，良好的顯色性，高光效，長壽命和穩定的點燃及光電特性。
六．光源的相關色溫及應用可按下表確定。
光源的相關色溫及應用
|
相關色溫（K） |
色表 |
體育場館應用 |
|
<3300 |
暖色 |
小型訓練場所，非比賽場所 |
|
3300~5300 |
中間色 |
訓練場所，比賽場所 |
|
>5300 |
冷色 |
2．燈具的選擇
一．燈具及附件的安全性能應完全符合相關標準的規定。
二．燈具的防觸電等級應符合下列要求：
應選用有金屬外殼接地的工類燈具或II類燈具。
游泳池和類似場所應選用防觸電等級為III類的燈具。
三．燈具效率不應低于下表的規定：
燈具效率（%）
|
高強度氣體放電燈燈具 |
65 |
|
柵格式熒光燈具 |
60 |
|
透明保護罩熒光燈具 |
65 |
四．燈具宜有多種配光形式，體育場館燈光燈燈具可按下表進行分類：
投光燈具分類
|
光束分類 |
光束張角范圍（度） |
|
窄光束 |
10~45 |
|
中光束 |
46~100 |
|
寬光束 |
100~160 |
注：按光束分布范圍1/10最大光強的張角分類。
（1） 燈具配光應與燈具安裝高度，位置和照明要求相適應。室外體育場宜選用窄光束和中光束燈具，室內體育場宜選用中光束和寬光束燈具。
（2） 燈具宜具有防眩光打措施。
（3） 燈具及附件應能滿足使用環境的要求，燈具應強度高，耐腐蝕，燈具電器附件都必須滿足耐熱等級的要求。
（4） 金屬鹵化物燈不宜采用敞開式燈具。燈具外殼的防護等級不應小于IP55，不便于維護或污染嚴重的的場所防護等級不應小于IP65。
（5） 燈具的開戶方式應確保在維護時不改變其瞄準角度。
（6） 安裝在高空中的燈具宜選用重量輕，體積小和風載系數小的產品。
（7） 燈具應自帶或附帶調角度的指示裝置。燈具鎖緊裝置應能承受在使用條件下的最大風荷載。
（8） 燈具及其附件要有防墜落措施。
3． 燈具附件的選擇
一．選用的照明燈具應燈具應符合現行國家相關標準的有關規定。
二．根據照明場所的環境要求，分別選用下列燈具。
三．在有腐蝕性氣體或蒸汽的場所，宜采用防腐蝕密閉式燈具。
四．在振動，擺動較大的場所的燈具應有防震，防脫落措施。
五．在需防止紫外線照射的場所，應采用隔紫外線燈具或無柴光源。
六．直接安裝在可燃材料表面的燈具，應采用標有“F”標志的燈具。
4． 鎮流器的選取
一．自鎮流熒光燈應配用電子鎮流器。
二．直管型熒光燈應配用電子鎮流器，或節能型電感鎮流器。
三．高壓鈉燈，金屬鹵化物燈應想用節能型電感鎮流器，在電壓偏差較大的場所，宜配用恒功率鎮流器，功率較小者可配用電子鎮流器。
5。燈桿及設置要求
當場地采用四塔式，多塔式或塔帶混合照明方式布燈時，需要選用照明燈桿作為燈具的承載體。照明燈桿在滿足照明技術條件要求的情況下，與建筑物的關系主要有以下幾種方式。
一．燈桿獨立于主體建筑物之外，這種燈桿作為獨立設備單獨存在，目前應用廣泛。
二．燈桿依附于主體建筑物上，但未同主體建筑整體結合，這種形式的基礎同建筑物基礎形式可能不同，需單獨處理。
三．燈桿依附于主體建筑物上，并同主體建筑物整體結合時，這種形式能很好的處理美觀問題，如果這種方案可行，可優先考慮采用這種方案。
四．燈桿應根據航空管理設置障礙照明。
6．馬道及設置要求
一．體育館按需設置馬道，馬道設置的數量，高度，走向和位置應滿足照明裝置的要求。
二．馬道應留有足夠的操作空間。
三，馬道的安裝位置應避免建筑裝飾材料，安裝部件，管線和結構件等對照明光線的遮擋。
第三節．藍球場館照明設備的安裝與調試
1． 藍球場館燈具的布置

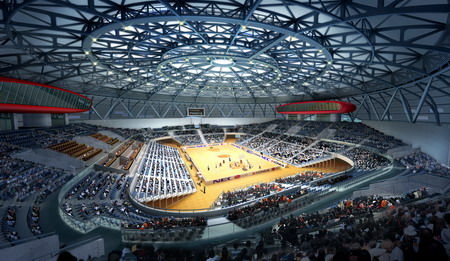

一．室內藍球館燈具宜采取下列布置方式：
1． 直接照明燈具布置
（1） 頂部布置 燈具布置在場地上方，光束垂直于場地平面的布置方式。
（2） 兩側布置 燈具布置在場地兩側，光束非垂直于場地平面的布置方式。
（3） 混合布置 頂部布置和兩側布置相結合的方式。
二．燈具布置應符合下列使用要求
（1）頂部布置宜選用對稱型配光的燈具，適用于主要利用低空間，對地面水平照度均勻度要求較高，且無電視轉播要求的體育館。圖：6-3-2-1
(2).兩側布燈宜選用非對稱型配光燈具，布置在馬道上，適用于垂直照度要求較高以及有電視轉播要求的體育館。兩側布燈時，燈具瞄準角不應大于65度。圖6.3.2-3,
燈具圖6.3.2-3
（3）混合布置宜選用多種配光形式的燈具，適用于大型綜合性體育館。燈具的布置方式見頂部布置和兩側布置。
（4）按照明燈具布置宜采用有中，寬光束配光的燈具，適用于層高較低，跨度較大及頂柵反射條件好的建筑空間，同時適用于對眩光限制較嚴格且無電視轉播要求的體育館，不適用于懸吊式燈具和安裝馬道的建筑結構。圖6.3.2-5
藍球館燈具布置應符合以下規定：
|
類別 |
燈具布置 |
|
藍球 |
1． 宜以帶型布類置于球場兩側，并應超出比賽場地端地1米。 2． 燈具安裝不應低于是12米。 3． 以藍框為中心直徑4米內的圓區上方不應布置燈具。 4． 燈具瞄準角度盡量低于65度。 5． 藍球場兩側正面不能布置燈具直身球場。 |
三．室外藍球館
（一）室外藍球館應采用以下布燈方式
1．兩側布置 燈具與燈桿或建筑馬道相結合，以連續光帶形式或簇狀集中形式布置在比賽場地兩側。
2．四角布置 燈具與集中形式與燈桿相結合，布置在比賽場地四角。
3．混合布置 兩側布置與四角布置相結合。
（二）室外藍球場燈具布置應符合下列規定
1．無電視轉播時宜采用場地兩側立桿布燈方式。
2．采用場地兩側布燈方式，燈具不宜布置在球框中心沿底線20度的范圍內，燈桿底部與場地邊線之間的距離不應小于1米，燈具高度宜滿足燈具到場地中心線的垂直連線，與場地平面之間的夾角不宜小于25度。
3．任何照明方式下，燈桿的布置均不應防礙觀眾的視線。
4．場地兩側應采用對稱的燈具布置方式，提供相同的照明。
5．比賽場地的燈具高度不應低于12米，訓練場地?zé)艟吒叨炔粦?yīng)低于8米。
第四節．照明配電
1． 照明負荷等級和供電方案按國家現行標準《體育建筑設計規范》JGJ31中的規定執行。
2． 應急疏散照明用電應備用發電機組設備供電。
3． 當電壓偏差或波動不能保證照明質量光源壽命時，要技術經濟合理的條件下，可采用有載自動調壓電力變壓器，調壓器或?qū)Ｓ米儔浩鞴╇姟?/span>
4． 氣體放電源宜采用分散式進行無功功率補償。補償后的功率因素不應小于0.9.
5． 三相照明線路和相負荷的分配宜保持平衡，最大相負荷電流不宜超過三相負荷平均值的確115%，最小相負荷電流不宜小于三相負荷平均值的85%.
6． 在照明分支回路中不宜采用三相低壓斷電器對三個單相分支回路進行保護。
7． 為保證氣體放電燈的正常啟動，觸發器至光源的線路長度不應超過該產品規定的允許值。
8． 較大面積的照明場所，宜將照射在同一照明區域的不同燈具分接在不同相的線路上。
9． 觀眾臺，比賽場地的照明燈具，當具備現場檢修條件時，宜在每盞燈具處設置單獨的保護。
